路徑資料記錄錯誤的電纜故障探測案例（二十七
時間: 2022-08-31 22:12
瀏覽次數：
電纜線路在運行中發生接地故障，用兆歐表測試三相對地絕緣電阻為:A、B相對地0.5MΩ，C相對地，診斷該電纜發生了多相高阻接地故障
一、故障線路情況描述及故障性質診斷
線路名稱:呼和浩特新城區 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:3000m
電纜線路在運行中發生接地故障，用兆歐表測試三相對地絕緣電阻為:A、B相對地0.5MΩ，C相對地∞，診斷該電纜發生了多相高阻接地故障，選擇用脈沖電流法測試電纜的故障距離。線路中有多個接頭，由干資料缺失，接頭的距離與位置不明。電纜敷設情況如圖27-1所示。

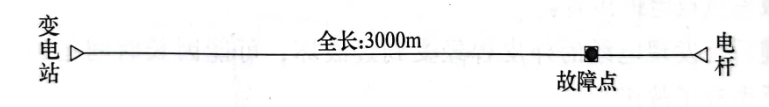

圖27-1 電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在變電站端，先通過C相對金屬護層，用低壓脈沖法測試電纜的全長，在調整波速度至171m/us時，測得圖27-2所示波形，電纜全長為3009m，和資料基本相符。

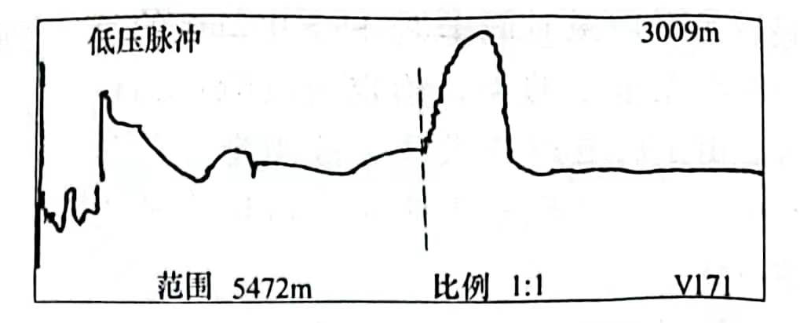

圖27-2 電纜全長波形
在變電站端，把電纜B相和金屬護層相連，用高壓信號發生器向A相和金屬護層之間施加脈沖電壓，通過脈沖電流法測得故障點放電后的波形，如圖27-3所示，得故障距離為2644m。

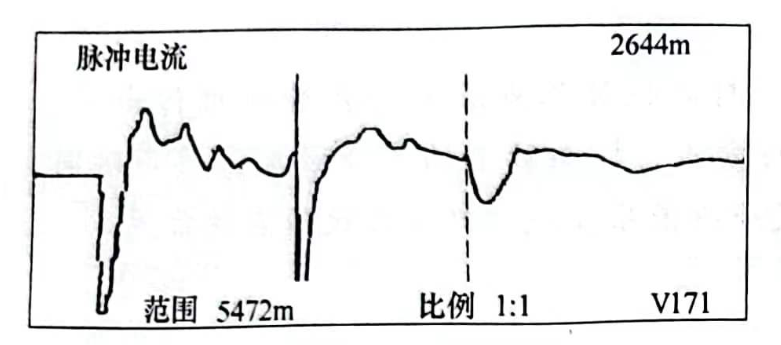

圖27-3 變電站端測脈沖電流故障波形
通過分析故障距離得知故障點在電線桿一測。考慮到測試時范圍太大，由此得到的故障距離的誤差也可能會比較大，于是決定到電線桿處再測。在電線桿端，測得圖27-4所示的故障點放電的脈沖電流波形，得故障距離為353m。

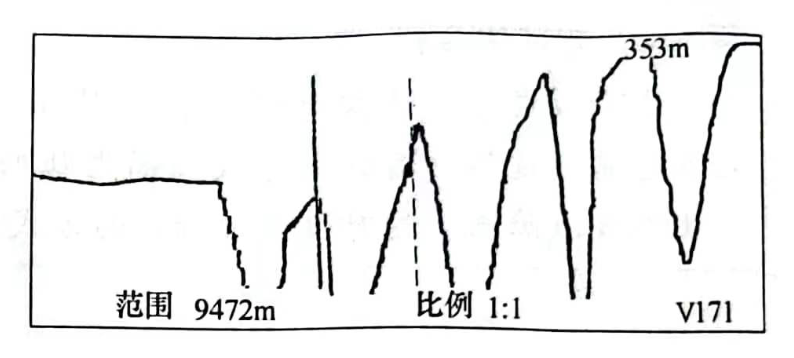

圖27-4電桿端測脈沖電流故障波形
根據用戶提供的路徑，攜帶GDBN-D30電纜故障定點儀到350m附近去定點，發現儀器根本收不到脈沖磁場信號。回到測試端，到電桿附近測試，仍然收不到脈沖磁場信號。這時才發現。電纜的兩端沒有接工作地，在測試端把電纜的金屬護層同工作地連接后，儀器收到了脈沖磁場信號。
重新攜帶GDBN-D30電纜故障定點儀到用戶提供的350m附近去定點，發現儀器仍然收不到脈沖磁場信號。于是回到測試端，用脈沖磁場正負法查找電纜的路徑，測得電纜的路徑和用戶提供的路徑偏差很大，到350m附近時，儀器收到了故障點放電的聲音波形，同時通過耳機也聽到了故障點放電的聲音。
挖開電纜后，發現電纜的外皮曾經受到過破壞，可能因長時間運行，接地電流逐漸增大，最后引起了故障。
測試體會:
1.測試時不能盲目地相信資料提供的路徑。
4 故障定點時，應首先在離測試端 20m 外的地方測試一下，看定點儀能否收到脈沖磁場信號，如接收不到，就調整接地線，使其能夠接收到磁場信號。否則將可能會浪費測試人員的精力，耽誤故障修復時間。
